| 2000円プロジェクト ハイエンドに迫る ヘッドフォンアンプ |
2008/06/1 |
| |
|
|
|
長野県のＹさんから制作したとのメールをいただきました。いやあ 速いですね。
部品もすべて通販でそろったようです。トランジスタもそろったようですね。
あとボリュームは少し高いです。安いのも有るかと思います。まあでも 123円オーバーですから まあ成功と言って良いでしょうね。
それより 音質は相当満足していただいたようなので それがうれしいです。
以下 お客様の原文です。
|
 |
| Copyright(C)2008 OJI All rights reserved. No reproduction or republication without written permission |
|
|
おじ 様
ヘッドフォンアンプの件です.。記事を見て部品が揃いましたので早速制作してみました。
実態配線図のおかげで比較的スムーズに作ることができました。
初めてのユニバーサル基板ということで裏の配線は大変なことになっています。
HPの調整・測定法に従いチェックしたところ問題なさそうでしたので、
ヘッドフォンを接続してみたところ一発で音が出ました。
とりあえずNJM5532DDとOPA6134PAを試してみました。
まだ数時間しか鳴らしていませんが、普段使っているヘッドフォンアンプよりも
ダイレクトかつフラットでなかなかいい音です。

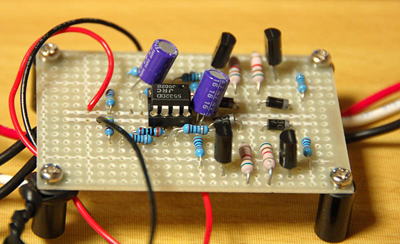

写真の通り悲惨な組み方ですので、これをしっかり作ればもっといい音に
なりそうです。
ありがとうございました。
まずはご報告まで。
|
|
単価 |
本数 |
合計 |
| 金皮抵抗470k |
9 |
2 |
18 |
| 金皮抵抗300 |
9 |
2 |
18 |
| 金皮抵抗1k |
9 |
8 |
72 |
| 酸金抵抗5.1 1W |
21 |
4 |
84 |
| 2SB647 |
42 |
2 |
84 |
| 2SD667 |
63 |
2 |
126 |
| OSコン16V 47μ |
157 |
2 |
314 |
| ダイオード1A |
9.4 |
4 |
37.6 |
| NJM5532 |
136 |
1 |
136 |
| 丸ピンソケット |
26 |
1 |
26 |
| RCA |
189 |
1 |
189 |
| 電池スナップ |
31 |
2 |
62 |
| ジャック |
84 |
1 |
84 |
| ボリューム |
735 |
1 |
735 |
| 基板 |
137 |
1 |
137 |
|
|
合計 |
2,123 |
|
|
|
| ケース |
672 |
1 |
672 |
| スペーサー |
32 |
4 |
128 |
| スイッチ |
126 |
1 |
126 |
|
|
合計 |
926 |
|
購入したのは以下の通りです。全部通販です。
抵抗は10本単位のを買いました。実際100本入りとほとんど変わらない
値段でしたが…
ボリュームはアルプスのクリック感のないミニデテント（らしい）です。
ケースとボリュームのせいで3000円超えしてしまいましたが、2000円でも
十分行けそうですね。 |
|
