Dual CPUの
為の　改造！
ＭＳ６９４Ｄ　Ｐｒｏ


注意！

この改造行為は大変危険です。もし真似をする場合には　自己責任のもとで行いましょう！
半田付け不良、回路ミス　等があると　ＣＰＵやマザーボード等の破壊や火災等の危険、また怪我をするおそれがあります。
半田付けに不安があるビギナーのかたはやめておいた方が賢明です。

また　私はマザーボード等の改造を薦めている訳ではございません。あくまで　私が実験した結果をお知らせしているだけです。

もし　間違いなどが有った場合には是非連絡をお願いいたします！






★　注意

１，実験の最中　ＣＰＵ無しで　コア電圧チェックを行ったところ　２Ｖ以上の電圧が発生していたため　ｃｅｌｅｌｏｎを　１個装着して試験しました。
２，きちんと電圧が発生していることを確認した後　カッパーマインコアのＰｅｎｔｉｕｍ　IIIを装着し　なおかつ　最大電圧の２．０５Ｖがかかっても壊れないように　アルファのヒートシンクを装着しました。
３，本来　ロジックICの入力は　オープンは良くないので　プルアップ抵抗を入れてありましたが、前述のCPU非装着での異常電圧発生の原因を探っている際　外してしまったのですが　現在誤動作無く動いているようです。
４，図では　AUTO設定もできるように書かれていますが　半田付けが難しいため　配線しない方が安全だと思います。
５，IC　７４Ｆ２４４の足上げに半田付けする場合には　熱収縮チューブ等で　ショートしないように　覆います。
６，配線の引き回し、追加基板の装着方法は　写真参照

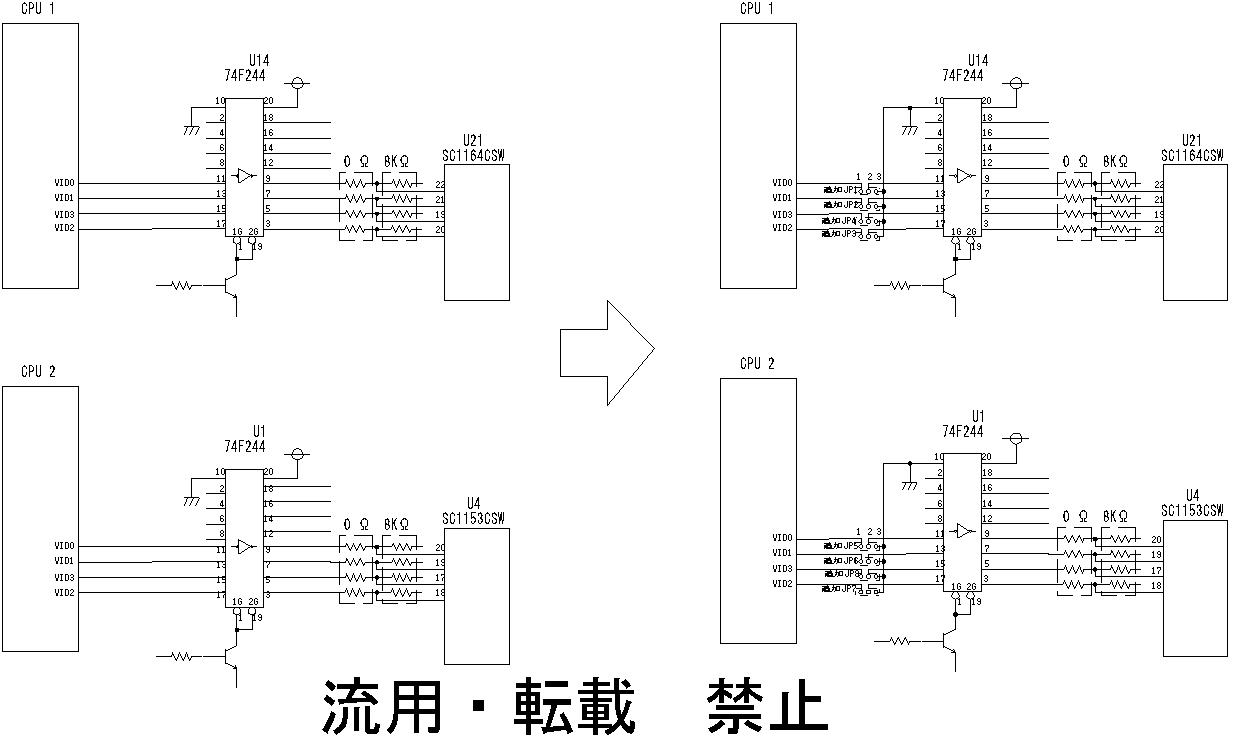

◆回路図

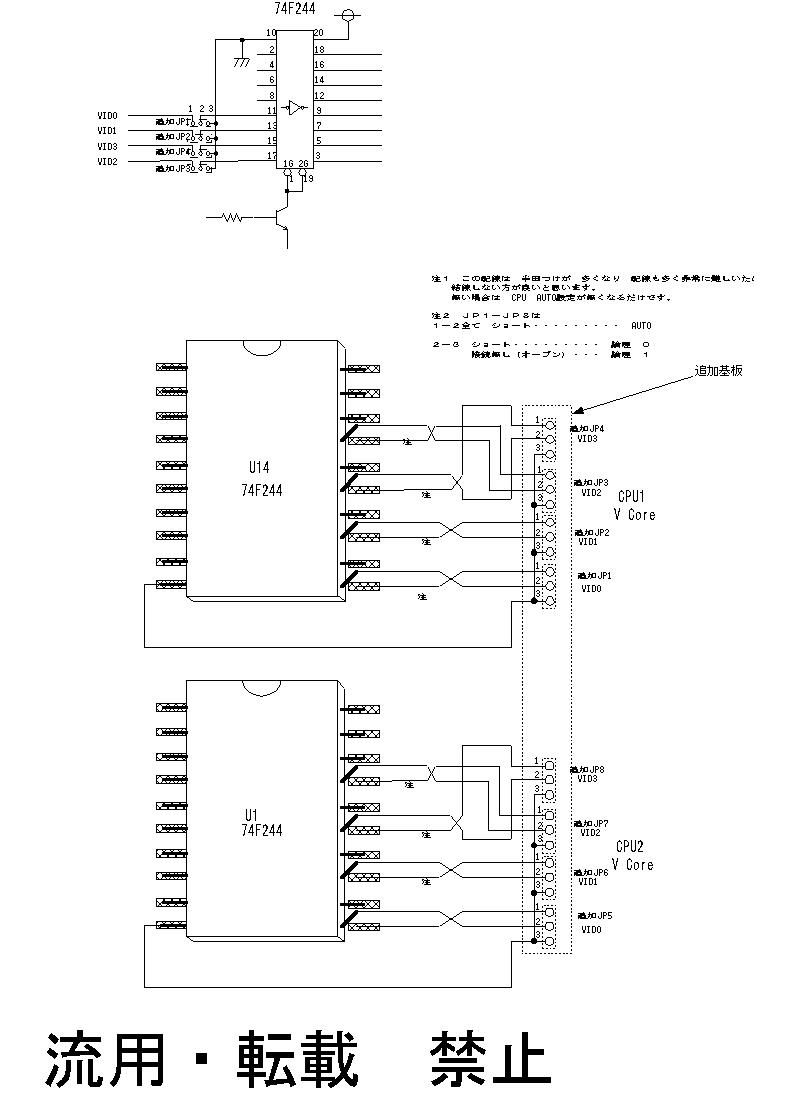

◆改造方法
