Swiftech MCX462-B　ＨｅａｔＳｉｎｋ　review　
made in USA
2002/Apr/7

Socket A用の巨大なクーラーを入手しました。
Swiftech MCX462-B　ＨｅａｔＳｉｎｋ　です。
見るからに凄いクーラーですね。
今回　マラッカさんの　ご協力によりお借りすることができました。
この場をお借りして　お礼申し上げます。
さて　どんな結果になるか楽しみです。

はじめに

このクーラーは通常の　ＦＣＰＧＡ　Ｐｅｎｔｉｕｍ３でおなじみのバネによる取り付けと違い　４本のネジによって　基盤に取り付けるタイプです。

巨大以外に　もっとも目を引くのは　ヒートシンクのフィンの形状です。後述しますが　一般的な　板形状のものとは違います。
ヒートシンクのベース部分は　最近は当たり前になってきている　銅板が使われているようです。
厚さ8mm、7.5cm角と非常に重厚です。

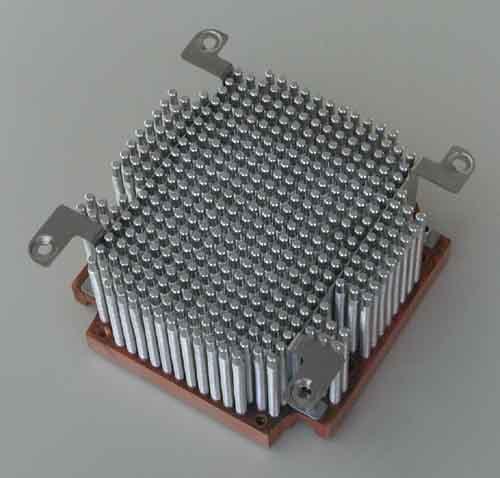

その上には　写真を参考にしていただくのが一番説明が速いのですが　ネジのような形状を持った円柱状のアルミ製フィンが　取り付けられています。

メーカーのテストによると、ASUS A7M266、Iwill KA266、EPoX 8KTA3などでの実装実績を掲載されておりますが　やはり　Ｅｐｏｘ　ＥＰ８Ｋ７Ａで実験してみたいと思います。

★　MC462-B（Swiftech）
http://www.swiftnets.com/

仕様
ヒートシンク
*CNCが加工、C110銅ベース、 3"W x 3"L x .375"H 、平面度は、0.001以下、 micro surface finish 8
*371ピンの高熱伝導率アルミニウム合金（6063）製フィン
*外形 3"x3"x1.56
*重量　ファンなし　20oz（560g）


使用ファン（参考データです。性能　騒音を保証する値ではありません）

CPU　ＦＡＮ１　SANYO　ＤＣ Ｐｉｃｏ Ace 25　(0.1１Ａ)109R0612H402　約3800ｒｐｍ規格 最大風量0.53m3/min 、音圧レベル２８ｄＢ

CPU　ＦＡＮ２　ＭＥＬＣＯ　（ｋａｎｉｅ　294M付属品(0.２２Ａ)　約5400ｒｐｍ、音圧レベル38ｄＢ

CPU　ＦＡＮ３　HUKURYO　（ケース付属(0.１８Ａ)

実験

今回の実験方法に関しては　非常に迷いました。
というのは　ファン形状が　８ｃｍ角を装着できるわけですから　風量は間違いなく他の通常の６ｃｍ角を使った　ヒートシンクより冷えて当然です。
というわけで　今回は　ファン無しを入手したわけですし、ファンは何でも購入できるわけですから　あえて装着対象外の　６ｃｍファンで　ヒートシンクの性能を比較してみました。
これは　MCX462-B　にとって　不利ですよね。でも　あえて　他のreviewサイトとは　異なった評価をしたいため　取り組みました。

１，比較対照　ｋａｎｉｅ　294M

２，ファン　kanie付属ファン（他のファンも　一応装着してみました）

３，午後のコーダベンチ　３０分（CPU負荷１００％）　放置後　BIOSに戻り　温度を比較

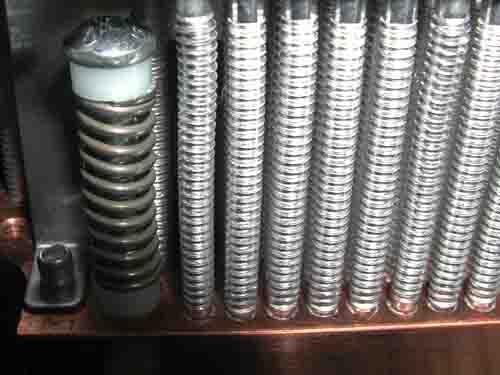

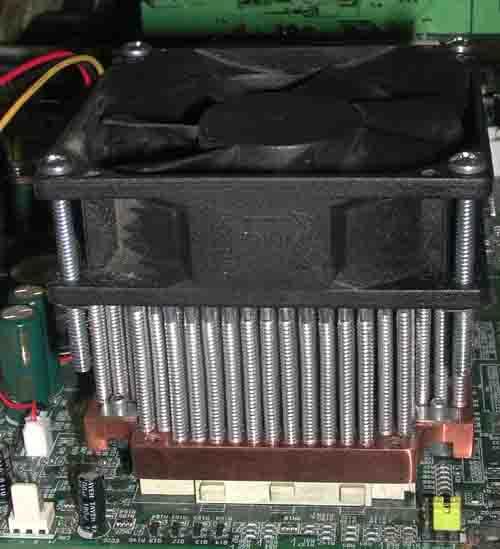

装着風景　　　　　　　　　　　　　　　　　　　放熱フィン　及びマザーボードへの取り付けネジ

　　

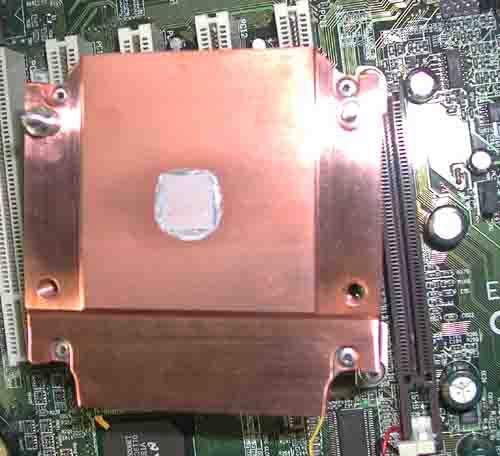

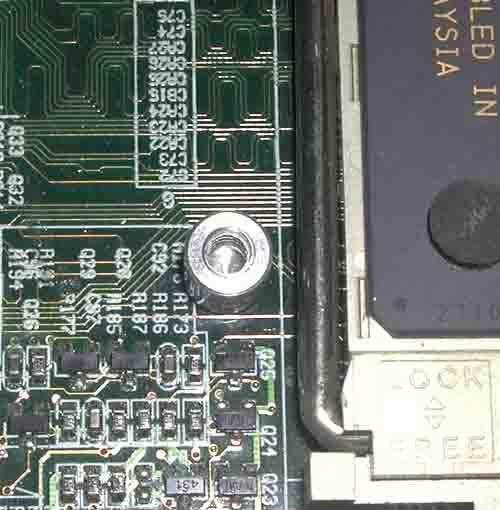

マザーボード側の　取り付けナット　　　　　取り外し後のCPUへの当たり具合
　

考察

実験結果は見ての通り　約２度２９４Mより冷えました。
誤差もありますので　１−２度と言ったところですが　何度やっても同じ結果になりました。８ｃｍファンでケースに付けてあった　静かなファンでは　冷えが悪かったのですが　多分風量が無いとフィンの形状的に暖まった空気が逃げにくいのではないかと　考えます。

この　ヒートシンクの性能を引き出すためには騒音は我慢して風量風速がある高速ファンを選ぶと良いと思います。

８ｃｍ角の高速ファンを使ったらどうなるのだろうかと　ちょっと　ワクワクしますが・・・(^^;
前述のように今回はあえて　同じファンで挑んでみましたので　ご了解願います。

問題点としては
１，取り付け　取り外しが非常に面倒
２，重量が重く、形状が大きい
３，高価

と言ったところです。取り付けに関しては　逆に強力なクリップ部分の欠けなどによる脱落の心配が無くこれは　常用するユーザーさんには良い面だと思います。

コストパフォーマンスからすると　kanieに比べ　比較にならないほど高価ですが、　とにかく　１℃でも冷やしたいユーザーさんは一度は試してみたいヒートシンクですね。
こう考えると　高性能ヒートシンクを非常に安価に販売されているｋａｎｉｅさんの技術力は凄いとあらためて感じました。
