OJI Special　関連機器

警告!

これらの機器や改造品の使用は危険です。.

私や販売店、関連会社は　使用した結果がいかなる場合になろうとも　補償は一切しません.

自己責任において使用していただきますようお願いいたします。

お問い合わせは
１，ＰｏｗｅｒＰｌａｔｅは　下記取扱店　又は当方へ
　＃　ユーザーズサイド
　＃　デジタルプレイス　（長野市）　０２６－２５５－７２２７

２，FAN Adapterは　下記取扱店,または　当方へ

＃　デジタルプレイス　（長野市）　０２６－２５５－７２２７
＃　ユーザーズサイド

３，パワーアダプタは　下記取扱店へ

＃　デジタルプレイス　（長野市）　０２６－２５５－７２２７
＃　ユーザーズサイド
 ＃　パワーアシスト

４，その他の商品、改造に関しましては　当方へ問い合わせ願います。

　ご質問フォームはこちらから

OJI Special D DAC (Dｉrect sound Digital to Analog Converter)

２００３／Jan/13

詳しくはこちらをお読みください

PC　AUDIO関連
OJI Special オリジナル企画パーツキットです。

PCで　音楽を楽しむ方から、「何枚も高級カード買ったけど　良い音しないんだよなあ・・・　高級オーディオ有るんだけど　繋げてもさっぱり良い音しなくて・・・」
「おじさん　何とかしてよ～」
というわけで　改造オーディオカード等を手がけてきましたが、ピュアオーディオを抜いちゃえ　と張りきって開発したのが　今回のキットです。
作ってみたら　なんと良い音するではありませんか。自分でもビックリ！　当初　試聴に（いや　通りすがりで）来られた方が　「私も欲しい」と口々に言われるので　キット化しました(^^;開発期間数ヶ月間。試聴を重ね設計変更の繰り返し。
皆さん　無造作に転がっている基板を見て　二度ビックリされています（笑）

実際に聞いて頂いた人は口をそろえて　「えぇ～！　なんでこんなに良い音するの？」と皆さんビックリです。
形は単なる基板一枚（笑）　電源は　PC用のATX電源（笑）　普通では考えられない構成です（爆）
PCからは　USBの汎用アダプタ　もしくは　音源カード搭載の光出力から出します。したがって　ドライバーを新規に入れなくても動作可能です。
音ですので主観となりますが、音の傾向は　分解能が非常に高く、クリアーで押し出しの強い感じですが、柔らかい音はあくまでも柔らかく再生します。
一般のメーカー市販品と違いますので　コスト優先でコンデンサーやパーツで色つけをしてチューニングしたものではなく、できるだけ音を悪くするパーツを排除した結果　このような音になりました。信号経路には　アナログフィルター部のフィルムコンデンサー以外はよけいなカップリングコンデンサー等もなく、音が通過する抵抗は全てプレート抵抗、できるだけ低インピーダンスとなるような構成がされています。
その音の差を　解りやすく表現すると　最新MOSFET　DCアンプと　旧型トランジスタACアンプの差　と言う感じでしょうか。

PCからは　光出力、もしくは安価な　USB→光アダプタ　経由で　OJI Special DDACに信号を入れます。あとは何もせずドライバー認識そして音が出ます。

★キット種別★
１，基板のみベースパーツキット（ＰＣ用ＡＴＸ電源と　ＵＳＢ光アダプタもしくは光出力ができるサウンドカードを別途　ご用意願います）
２，電源、ケース付き　パーツキット（穴加工無し）（ＵＳＢ光アダプタもしくは光出力ができるサウンドカードを別途　ご用意願います）
３，高級アナログ電源搭載パーツキット（開発中）
をそろえる予定です。

★ご注意★
1)基板、パーツ　一式　
2)回路図、パーツリスト、実体配線図、回路配線参考資料、組み立て説明書

※１，本キットは部品キットです。回路は蛇の目汎用基板にスズメッキ線で半田つけしていきます。プリント基板ではありません。ご注意願います。
ベースキットのみ　組み立てサービスも行っています。お問い合わせください。

※２，できあがったものの接続には下記が別途必要です。なおスピーカーとアンプも必要です。
１）ATX電源　（ベースキット）
２）ＡＴＸ電源用　電源ケーブル
３）USB→光　アダプタ　
４）光ケーブル
５）RCA　ピンーピン　プラグコード

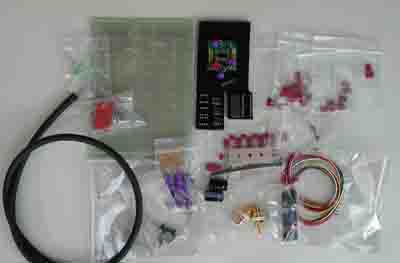

主要パーツ（基板のみのベースパーツキット）

写真は試作品のため、性能向上等の理由で予告なしに変更する場合があります。
ご了承願います。

主要使用パーツ

１．使用ＩＣスペック

１）ＤＡＣ仕様
２４ｂｉｔ、１９２ＫＨｚオーバーサンプリング
２、主な使用パーツ
１）電源関係　ＯＳコンデンサー,フィルムコンデンサー
２）発信部　ディップマイカコンデンサー
３）フィルーター部　フィルムコンデンサー
４）抵抗　プレート抵抗
５）出力ケーブル　ＯＦＣ低容量極太ケーブル、金メッキ出力ジャック
６）基板　ガラスコンポジット基板

３，光受光部
１）４４．１K／４８K　光入力　EIAJ　CP340規格準拠

４，その他
１）DCアンプ構成　（入出力カップリングコンデンサー無し）プラスマイナス２電源

５，電源
１）　PC用ATX電源

注意）　下記値は使用IC等の単体スペックです。作り方、配線組み合わせなどでその性能が変わります。組み上げ後のオーバーオールでの規格値ではありません。

Power Plate Ｋｉｔ　for Pentium4 　（特許出願中,PAT-P)
2002/11/11
PowerPlate をpentium４でも使用できるか実験しました。
GIGABYTE　GA-81HXPにて　１．８５V設定でWindows起動問題無く動作しました。実際のVcore電圧は　０．０５V程度低くなりましたがこれは　Vcore規格範囲内だと思います（PowerPlateの問題ではありません。元からマザー上では低い値しか出ないと意味です。デフォルトでも低い値です。）
Pentium4では　多くの場合マザーボード側でVcoreが設定できますが１．８５V設定とか無い場合もありますし、Vcoreの設定のないマザーボードでもマザーボード無改造でVcoreが設定できます。セット内容はXeon用と同じです。

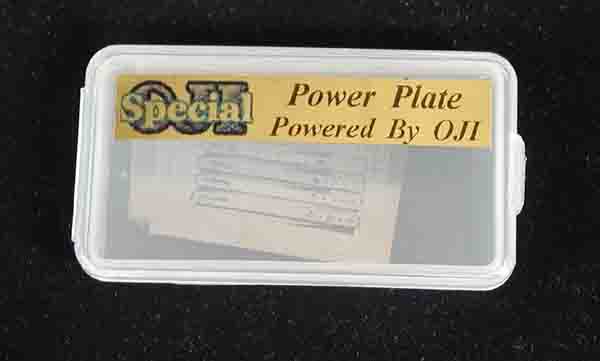

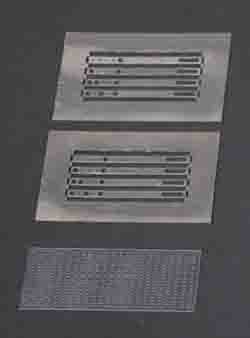

Power Plate Ｋｉｔ　for Xeon 　（特許出願中,PAT-P)
2002/09/26

サーバーワークステーション用という　高信頼性のXeonでオーバークロックをしてみたいと言う要望は　以前から多く、DP400 OJI Special　マザーボードのように　改造マザーを使って行っていました。
CPUのオーバークロックは　最速性能を追求するだけでなく　そのときの最高スペックの1.8G　@　2.4Gのような　コストパフォーマンス追求にも　非常にメリットがありました。

しかし　Xeonでオーバークロックするためにはマザーボードの改造が必須でしたし、特にVcore設定の部分の改造は　一般技術職でも作業が細かくなかなか自分で行うには勇気のいる作業でした。
そんななか　ＳｕｐｅｒＭｉｃｒｏ　Ｐ４ＤＣ６，P4DC6　ｐｌｕｓ等、DP400では　１３３への切り替え改造が比較的簡単にできるものもあり、また　電圧改造をしなければ　比較的元に戻すのも楽　そんな要望も有りました。

そこで今回開発した　OJI Special Power plate for Xeonは　CPUのピンに挿入する簡単な構造で電圧設定ができる画期的な商品です。
スイッチ、配線、コネクタ接続等が存在しないので、信頼性の面で非常に好結果を得ております。
SuperMicro P4DC6シリーズ、IWILL　DP400でも使用可能です。

使用素材から製法、構造まで様々な特殊技術を使い、簡単な構造で尚かつ安定して動作する工夫がされております。
また　CPUクーラー、ソケット等一切の改造、加工をせずに取り付けが可能です。
従来のような　アダプターを付けますと　高さが変わって上手くヒートシンクが付かなかったりしますが　今回のものはＣＰＵにPowerPlateをはめるだけですので、機構的な他への影響がありません。また　構造自体が変わるわけではないですし、新たに違うヒートシンクを購入する必要もなく、　ヒートシンクの脱落などの心配もありません。

取り付けしやすいように　ジグも同胞されております。

主なスペック
本製品はIntel Xeon　CPUのデフォルトVcore設定を変更する為のプレートキットです

特徴
１，マザーボードやCPUを改造する事無く無改造でCPUのデフォルト電圧を変更することが可能です。
２，Xeon 1.5G 以上対応（1.5G,1.7Gはデフォルト電圧1.7Vの為　設定２種類）
３，Power plateをCPUへ取り付けると　取り付けるプレートに応じて　デフォルト電圧を　４種類に変更できます。
４，Vcoreを変更するための　マザーボード側の設定や改造、またCPUクーラーの改造等は一切ありません。
５，Vcore 設定　1.6V/1.7V/1.8V/1.85V プレートを代えることで設定
　　（電圧ダウンはできません）
６，素材等　極薄特殊合金製、超精密特殊加工　

仕様
・特殊合金製　回路形成接続板
・設定電圧　1.6V/1.7V/1.8V/1.85V（デフォルト電圧１．５VのCPUの場合）
　　　　　　1.8V/1.85V（デフォルト電圧１．７VのCPUの場合）
※設定電圧と　実際の測定電圧は　CPUもしくはマザーボードの性能、規格範囲内で設定値と若干違ってきます。

注意
注１）　仕様等は性能向上等のため　予告無く変更する場合があります。
注２）　本品は組み立てキットです。自己責任においてお使いいただきますようお願いいたします。
キットですので　組み立て後の結果、使用した結果が　いかなる場合でも　製造元、販売店、及び関連会社は　補償は一切しませんので　ご了解の上使用していただきますようお願いいたします。
注３）　設定値とBIOS等での測定データが異なる場合があります。これは　測定誤差、実際の生成電圧の精度など様々な要因があり　あくまでも設定電圧は公称値であり絶対値が得られるわけではありませんのでご注意願います。
P4DCｘ系列のマザーは最初から若干低めにBIOS表示します。

キット内容
Power Plate ２枚
Insulation Plate　１枚（CPU２ヶ分）
挿入ジグ　１ヶ

※　装着にあたり下記道具が必要です。ご用意願います。
１）ピンセット　先が細い精密な物が必要です。
２）ハサミ　Insulation Plateを切るために必要です。

製品および本書は仕様変更のため予告無しに変更することがあります。

※オーバークロックや電圧変更はその性格上　自己責任でお願いいたします。
　　本商品を使った事による破壊、トラブル等　私　販売店もしくは製造者等は一切の責務を負わないものとします。
　　自己責任でお使いいただきますようお願いいたします。
※設定電圧と　測定電圧は　CPUもしくはマザーボードの性能、規格範囲内で設定値と若干違ってきます。

現在　P4DC6　Plusにて　Prestnia　１．８G＠２．４G　数ヶ月間に渡る　長期フィールドテスト中！！
IWILL　DP533　２．４＠３．２G　にてフィールドテスト中！！

Xeon FAN plate Kit（仮称）　　made in Japan

2002/feb/28

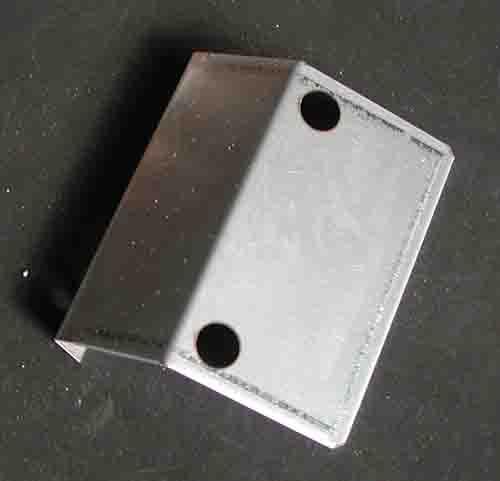

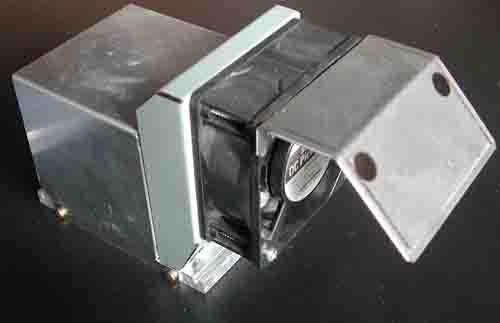

ファンから送出された空気の流れを変えるアダプターです。
RIMMマザーではメモリー冷却等を推奨しているマザーが多く見られます。ファンの風をうまくマザーボード側に向けることで　効率よく冷やすことが可能になります。
標準的な６０mm角の規格ファンですと　他社製ののヒートシンクへも取り付け可能です。

※不要振動　風向　風切り音　を設計段階から考慮。　精密板金プラス強化構造、SUS製　0.5mm厚。

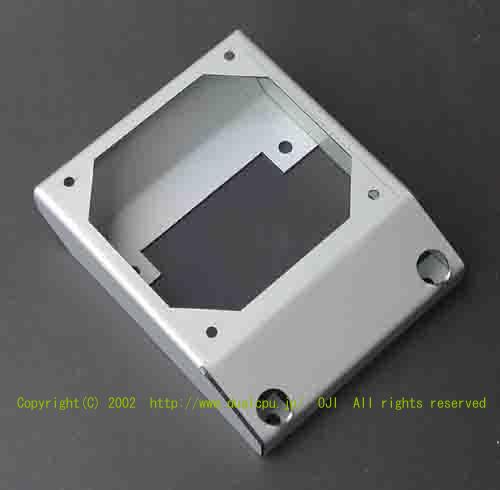

Xeon heat sink silent FAN adapter Kit （仮称）(For SuperMicro P4DC6+)
P4DC6+ 用　静音ファンアダプターキット
(特許出願中 ! )

特徴
・市販もしくは　Xeonリテールパッケージ純正の　6ｃｍ角　25mm FAN がそのままつきます。
・静音25mmファンを付けることで　騒音を押さえることが可能です。
・ワンピース構造にすることで特別な改造無しに　簡単に　ねじ止めのみで　そのまま取り付けることが可能です。
・一枚板金でシンプルかつ高強度の設計構造により軽くでき　P4DC6+ 付属ヒートシンクに６０mm＊２５mmＦＡＮを取り付けた状態で　intelのXeon用ＦＡＮの規格の４５０ｇ以内の重量です。
・防錆鋼板を用いレーザー加工をしていることで　非常に錆びにくく　アルミに比べ約３倍　高強度です。ファンの取り付け歪みを極力抑えます。

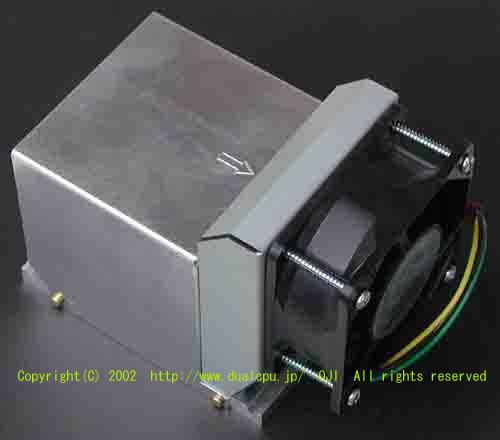

　　　　　　　ｋｉｔ本体　　　　　　　　　　　　　　　　　　　　　　Ｐ４ＤＣ６＋付属ファンへの取り付け参考図

仕様
・重量　約５０ｇ　（ねじ、ファン、ヒートシンク含まず）
・外形寸法　約８０mm＊２０mm＊６５ｍｍ（ねじ、ファン、ヒートシンク含まず）
・材質　ＣＰＣＣ（亜鉛メッキ鋼板）　レーザー精密板金加工
・参考重量　合計　約４１０ｇ
ヒートシンク（Ｐ４ＤＣ６＋　付属）　約２６０ｇ
ＳＡＮＹＯ　Ｘｅｏｎ純正ＦＡＮ（25mm）　約８０ｇ
取り付け金具Ｐ４ＤＣ６＋　付属）　１０ｇ
Xeon heat sink FAN adapter Kit　約６０ｇ

注意１）　仕様等は性能向上等のため　予告無く変更する場合があります。
注意２）　本品は組み立てキットです。必要なねじ類は同胞されていますが　自己責任においてお使いいただきますようお願いいたします。
キットですので　組み立て後の結果、使用した結果　が　いかなる場合でも　私や販売店、関連会社は　補償は一切しませんので　ご了解の上使用していただきますようお願いいたします。

PowerAdapter Ⅱ　　

　Celeron（Tualatin）対応　実験用　強制コア電圧、FSB設定アダプターキット

注意
このアダプターは今話題の　４４０ＢＸチップセットで　Celeron（Tualatin）　を　使う実験用のＰｏｗｅｒＡｄａｐｔｅｒです。
現在　当方では　ＡＢＩＴ　ＢＸ１３３ＲＡＩＤにて　Ｉｎｔｅｌ　Ｃｅｌｅｌｏｎ　Ｐｒｏｃｅｓｓｏｒ　１ＡＧＨｚ　と　FCPGA PentiumIIIでＦＳＢ　１３３Ｍ（１３３３ＭＨｚ）で　ＯＳ　Ｒｅｄｈａｔ　Ｌｉｎｕｘ７で確認を取ってあります。

ただし　実験用であり、バスの動作等メーカーの規格通りで動作していることを保証しているわけではございません。
あくまでも　実験でＯＳが起動し動作したというだけです。
また　ＰＰＧＡ　Ｃｅｌｅｌｏｎは　動作しなくなります。

※　なお　通常のパワーアダプターの　Celeron（Tualatin）対応改造につきましては　現在検討中です。　メールにてお問い合わせ願います。

PowerAdapter

強制コア電圧、FSB設定アダプターキット

(特許出願中 ! )

注意
このアダプターは FCPGA PentiumIII と PPGA Celelon のみで使えます
New Pentium III Tualatin1.13G でも使えるという報告が上がっております。

パワーアダプタの購入は下記ショップで取り扱っております。

＃　デジタルプレイス　（長野市）　０２６－２５５－７２２７
＃　ユーザーズサイド
 ＃　パワーアシスト

PowerDDS
(　1 Hz ステップ　可変周波数発振器キット)

概略仕様
出力周波数　 1Hz から　約 34MHz(1Hz ステップ)

面倒な半田付け作業等無しで　ソケット方式で脱着可能です。
この方式のため　ＰｏｗｅｒＤＤＳ１個で様々なマザーボードに差し替えて動作可能です。
電源もＨＤＤ等につなぐコネクタから取ることができます。

注意
原発乗っ取り　必須です。

Ａ７Ｍ２６６　倍率可変改造キット

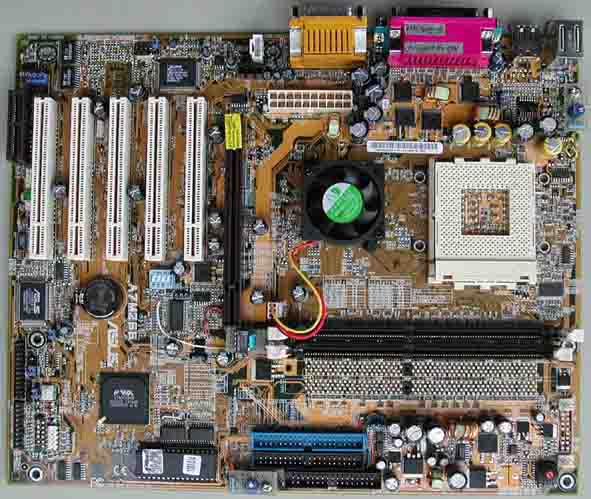

ASUS A7M266

倍率可変改造
オンボード方式
バイナリースイッチ仕様　１６段階 (x 5 - x12.5 )

（注意）　マザーボード上の配線を利用するため　パターンカット等不要です。
　　　　　ただし　チップ抵抗の張り替え、スルーホールの半田吸い取りには熟練を要します。

原発乗っ取りキット
(14.318MHz タイマーのみ)

注意
1) 外部からＦＳＢを可変したい場合　タイマー周波数の乗っ取りが必ず必要です。
　　もし乗っ取りする事無しに外部周波数を可変するとパソコン上の時計も同時に変わってしまい正確な時間計測ができません

2) このキットは多くのマザーボードに対応しています.

例）
1,ASUS A7M266
2,ASUS CUSL2
3,ABIT BX133
4,ABIT BH6

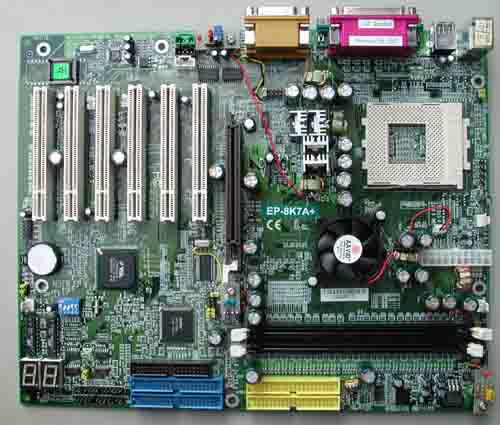

5,EP8K7A

その他いろいろ

PowerVIO2
可変電圧　３．３Ｖ乗っ取りキット.
ソケットＡマザーボード対応！

概略仕様
1,出力電圧　約 3.3V～5.5V
2,出力最大電流　20A (Peak 24A)
3,入力電源　AC100V

マザーボード改造

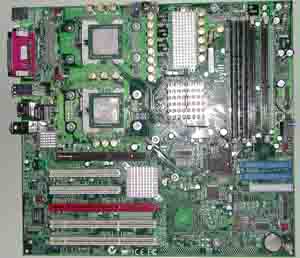

IWill DP533 OJI Special (2002/Dec/21)

(1) 原発乗っ取り
(14.318MHz timer only)

(2)　Vcore 可変ダイヤル　～１．８５V～　ボリューム

(3)　V　Memory （メモリー電圧）可変　

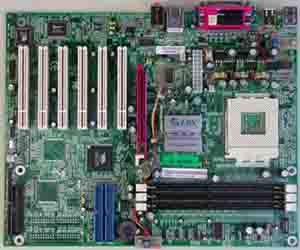

Epox EP-8K9A　(2002/Nov/13)

(1) 原発乗っ取り
(14.318MHz timer only)

(2)　Vcore 可変 2.2V以上

(3)　V　Memory （メモリー電圧）可変　３．２V以上

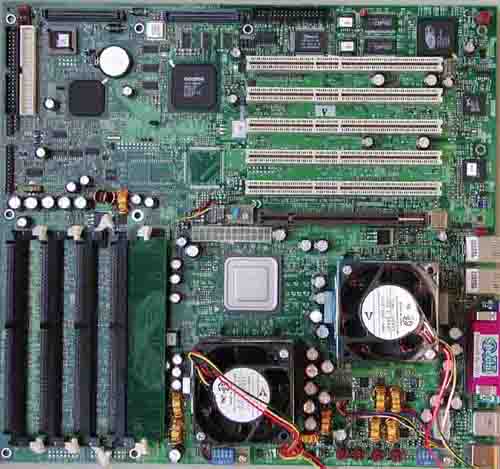

SuperMicro　P4DC6/P4DC6+／P4DCE+
Direct Rambus Clock Generator PC1066対応改造　
FSB100/133設定改造

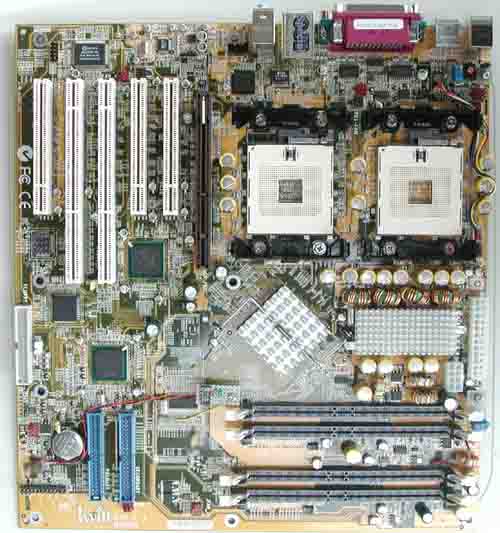

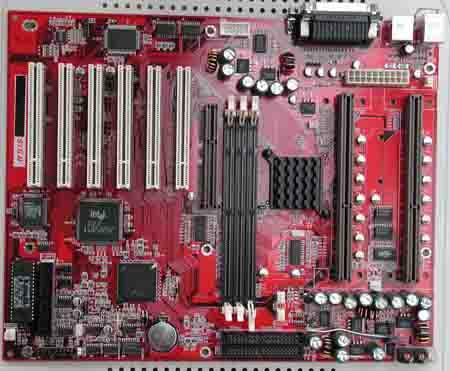

IWill　DP400　(2002/Oct/８)
DP400 OJI Special Platinum PC1066対応
